【金相圖譜】15MnB、15MnVB、20MnV鋼的連桿螺栓(第3評級圖)(圖文)

 根據(jù)標(biāo)準(zhǔn)《內(nèi)燃機(jī)連桿螺栓金相檢驗jbt8837-2000》本標(biāo)準(zhǔn)規(guī)定了內(nèi)燃機(jī)連桿螺栓金相檢驗的技術(shù)要求、檢驗方法和金相組織。

適用于40Cr、35CrMoA以及15MnB、15MnVB、20MnV等鋼制造的內(nèi)燃機(jī)連桿螺栓，經(jīng)熱處理后的金相組織檢驗。

檢驗設(shè)備

金相試樣切割機(jī)、金相試樣磨拋機(jī)、金相試樣鑲嵌機(jī)、金相組織分析顯微鏡（金相顯微鏡）

技術(shù)要求

• 內(nèi)燃機(jī)連桿螺栓選用的材料及硬度應(yīng)符合產(chǎn)品圖樣的規(guī)定。
• 選用 40Cr、35CrMoA 等鋼制造的連桿螺栓
  熱鍛的連桿螺栓調(diào)質(zhì)處理后基體組織應(yīng)為回火索氏體， 允許有少量鐵素體， 其含量應(yīng)不大于 3%， 按本標(biāo)準(zhǔn)第一級別圖評定，1~3 級合格。
  經(jīng)球化退火處理冷鐓的連桿螺栓，調(diào)質(zhì)處理后基體組織應(yīng)為回火索氏體，允許有少量未溶解的 粒狀碳化物，其未溶解粒狀碳化物含量按本標(biāo)準(zhǔn)第二級別圖評定，1~3 級合格。
• 選用 15MnB、15MnVB、20MnV 等鋼制造的連桿螺栓 基體組織中允許有少量鐵素體，其含量應(yīng)不大于 3%，按本標(biāo)準(zhǔn)第三級別圖評定，1~3級合格。

檢驗方法

• 距螺紋端部為螺栓直徑的 1.5 倍處的橫向截面取樣作為金相磨面。
• 試樣用 2%~5%硝酸酒精浸蝕。
• 在放大 500 倍下觀察，以最差視場作為評定依據(jù)。

15MnB 15MnVB 20MnV鋼的連桿螺栓(第3評級圖)

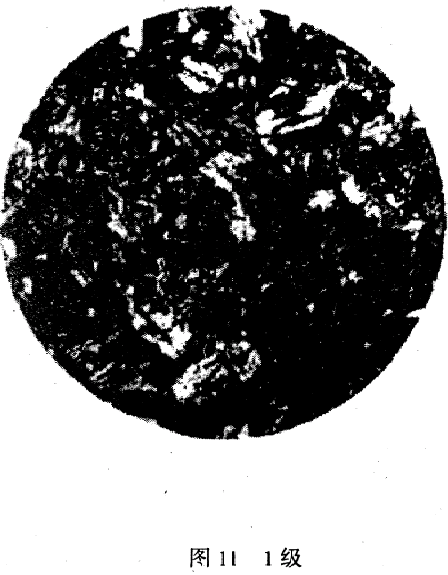

1級 無游離鐵素體

2級 有微量鐵素體

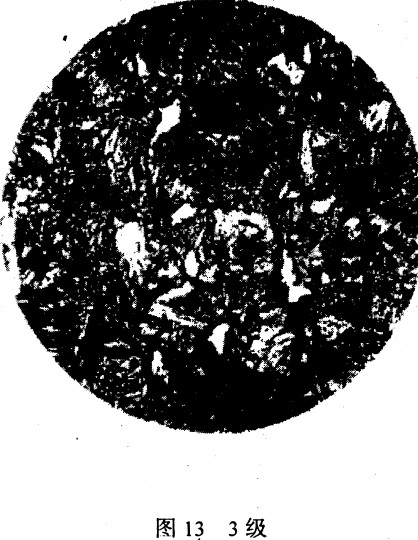

3級 有少量鐵素體

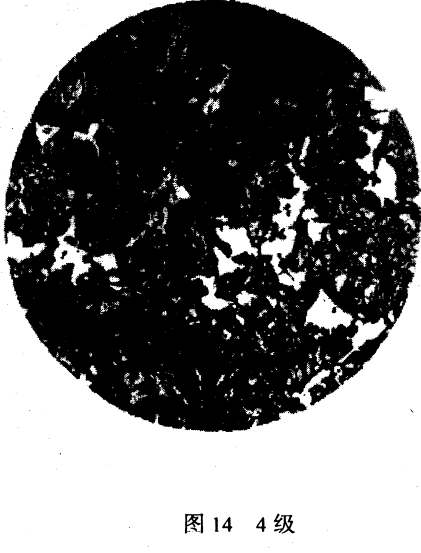

4級 有較多鐵素體

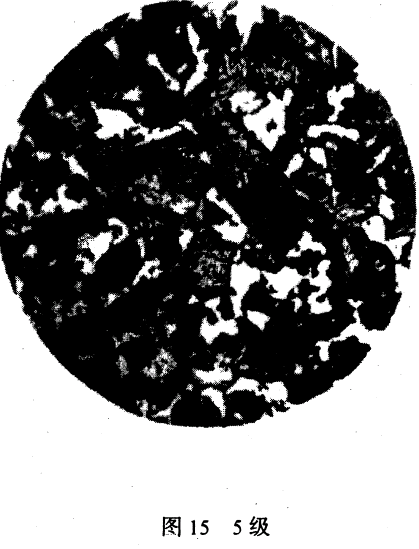

5級 有大量鐵素體

文章出自：科信儀器 轉(zhuǎn)載時必須以鏈接形式注明作者和原始出處及本聲明。
本文鏈接地址：http://m.wukejia.net/item_10_248_0.shtml
